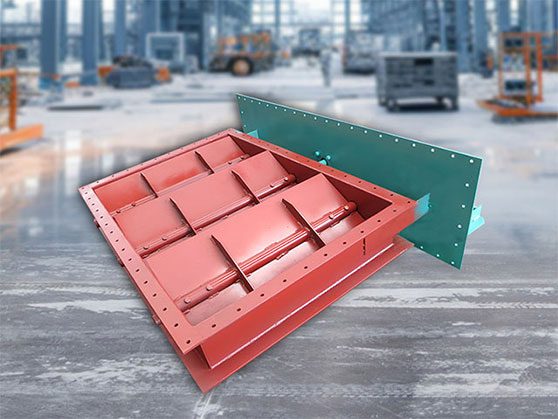

Compuerta de lamas rectangulares

La compuerta de lamas rectangulares consta de múltiples lamas instaladas en paralelo dentro de un conducto. Puede controlar el flujo de aire y gases tanto en condiciones secas como húmedas y también puede proporcionar aislamiento. En la industria cementera, se suele utilizar a la entrada y salida de equipos como precalentadores de aire y colectores de polvo.

Especificaciones del producto

• Dimensiones: 200×200 mm a 3000×3000 mm

• Presión nominal: 0,1 MPa

• Temperatura de funcionamiento: ≤ 300°C

• Tasa de fuga: Tipo estándar ≤ 3%; Tipo de baja fuga ≤ 1%.

• Medios aplicables: Aire, gases de combustión, gases que contienen polvo, gases combustibles, etc.

• Fuente de alimentación: 380 VCA trifásica/50 Hz; 220 VCA monofásica/50 Hz

• Par de salida: 100 a 12000 Nm

• Velocidad de salida: 7,5 a 30 segundos por 90 grados

• Alcance de la carrera: 90° ± 10°

• Nivel de protección: IP67 (GB4028-84)

• Clasificación a prueba de explosiones: Exd IIB T4 (GB3836.1-84, GB3836.2-84)

• Temperatura ambiente: -30 a +70°C

¿Qué tiene de único el Louver Damper de Dako en la fabricación?

◊Baja resistencia al flujo

Las lamas de la compuerta de lamas rectangulares tienen un diseño multipala. También tienen una configuración multieje. Este diseño permite una distribución uniforme del flujo de aire. Como resultado, se reduce la resistencia al flujo.

◊Bajo par de funcionamiento

Equipada con componentes de accionamiento avanzados, la compuerta de lamas rectangulares requiere un par de torsión mínimo para su funcionamiento, lo que facilita su uso.

Funcionamiento flexible y fiable

Gracias a sus precisos procesos de fabricación, la compuerta de lamas rectangulares funciona de forma flexible y fiable.

◊Buen rendimiento de sellado

El uso de materiales de sellado de alta calidad garantiza un excelente rendimiento de sellado en la compuerta de lamas rectangulares.

Amplias aplicaciones

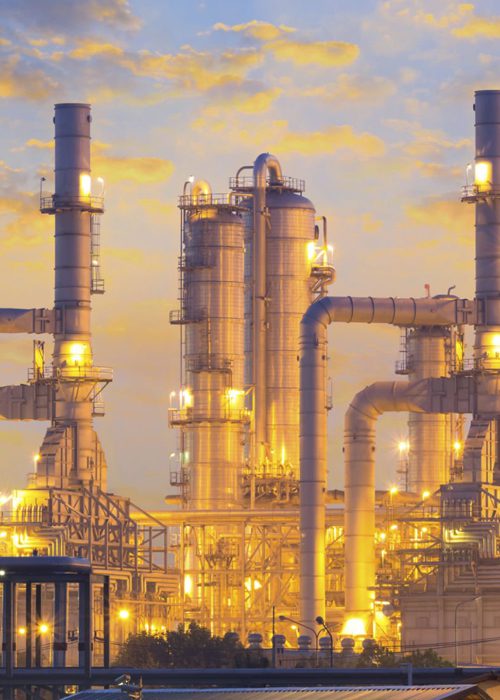

Sector industrial

Las compuertas de lamas rectangulares pueden utilizarse en las industrias metalúrgica, química y energética para entradas de ventiladores y conductos de ventilación, permitiendo la regulación del caudal dentro de las tuberías.

Sector civil

En aplicaciones residenciales, las compuertas de lamas rectangulares pueden utilizarse en sistemas de aire acondicionado y sistemas de aire fresco para controlar el caudal de aire, mejorando el confort del sistema y la eficiencia energética.

Casos

1. En una planta metalúrgica, utilizamos compuertas de lamas rectangulares en las entradas de los ventiladores. Las válvulas controlan eficazmente el volumen de aire de admisión. Además, mejoran la eficiencia de los ventiladores y ahorran energía.

2.En una planta química, twe utiliza válvulas de persiana rectangulares en los conductos de ventilación para regular eficazmente el caudal de aire, mejorando la eficacia y el confort del sistema de ventilación.

3.En un centro comercial, estas compuertas se utilizan en los sistemas de aire acondicionado. Controlan eficazmente la salida de aire y mejoran el confort y la eficiencia energética del sistema de climatización.
