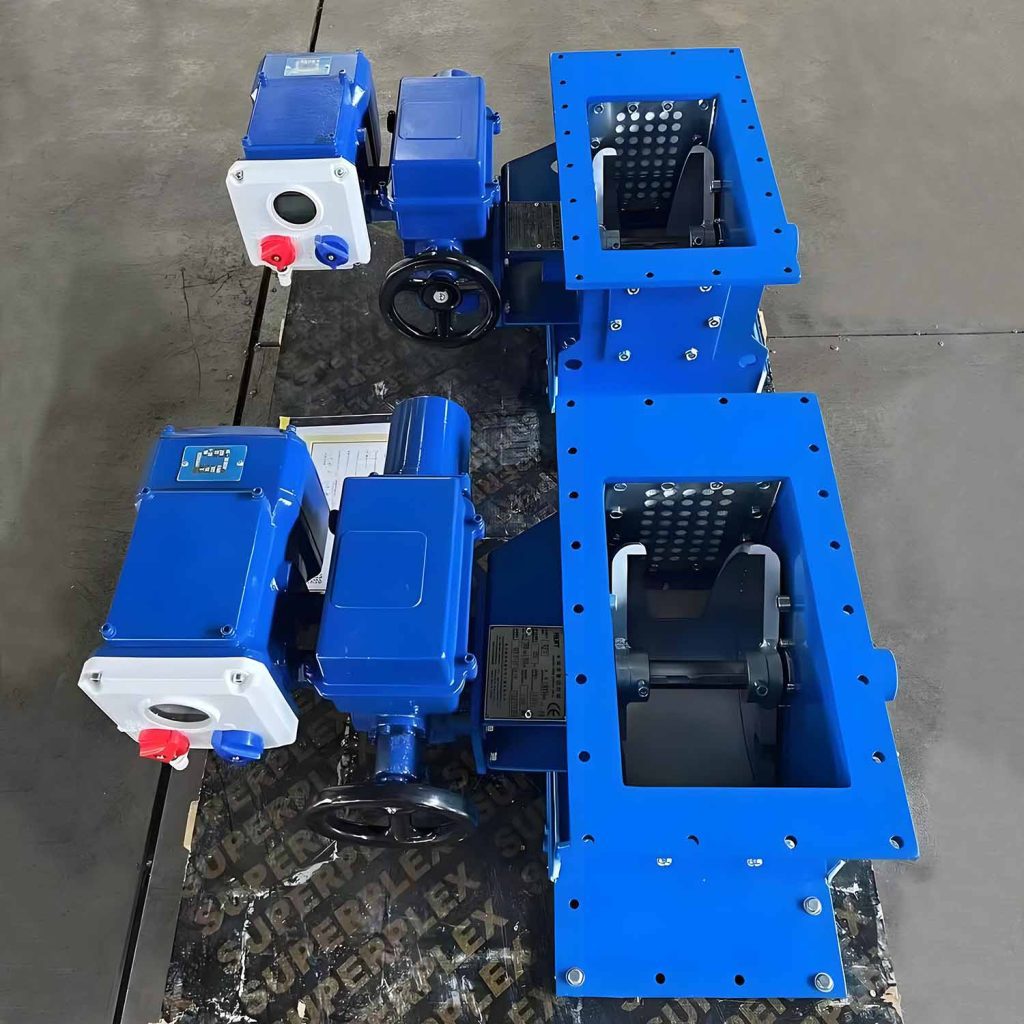

Compuerta motorizada de control de caudal

Función de una compuerta motorizada de control de caudal

La compuerta motorizada de control de flujo desempeña principalmente el papel de regulación de flujo on-off en el sistema de control de transporte de polvo, materiales en grano y materiales en partículas pequeñas. Adopta tecnología avanzada extranjera y se utiliza especialmente para la producción de descarga de almacén de homogeneización de materias primas y... almacén de cemento. Equipamiento, el dispositivo de accionamiento de este producto es un actuador eléctrico ajustable. La apertura se ajusta automáticamente introduciendo una señal de control de 4~20m .A para realizar la función de ajuste.

Características de rendimiento

1. Estructura razonable y compacta, acción sensible, sin atascos, fácil instalación y uso; bajo nivel de ruido, pequeña vibración, fácil mantenimiento y otras características.

2. El dispositivo de accionamiento es un actuador eléctrico ajustable, que puede realizar la función de ajuste del caudal y tiene una alta precisión de ajuste del caudal.

3. El núcleo de la válvula está fabricado con materiales de alto rendimiento resistentes al desgaste, y la superficie está chapada con cromo duro para conseguir una gran suavidad y resistencia al desgaste; la abertura tiene forma de arco para que el material fluya suavemente. La junta del núcleo de la válvula está hecha de fieltro de alta densidad de alta calidad y se ajusta estrechamente a la superficie exterior del arco. La estanqueidad del núcleo de la válvula y del fieltro puede ajustarse para conseguir que no haya fugas.

Principio de funcionamiento

La compuerta motorizada de control de flujo puede realizar funciones de apertura, cierre y regulación en la señal de 4~20mA. Cuando la señal de control de 4mA se introduce en el actuador eléctrico, la válvula se encuentra en un estado completamente cerrado.

Cuando la señal de control de 20mA se introduce en el actuador eléctrico, la válvula alcanza el estado completamente abierto. El actuador eléctrico se encuentra en el estado de ajuste bajo la acción de la señal de control de 4~20mA, y puede ajustar la apertura de la válvula con cualquier valor de señal dado, realizando así la función de ajuste de la válvula.

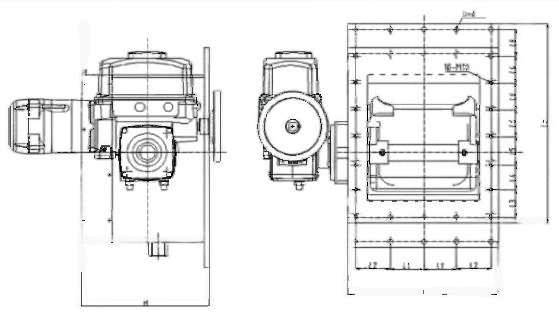

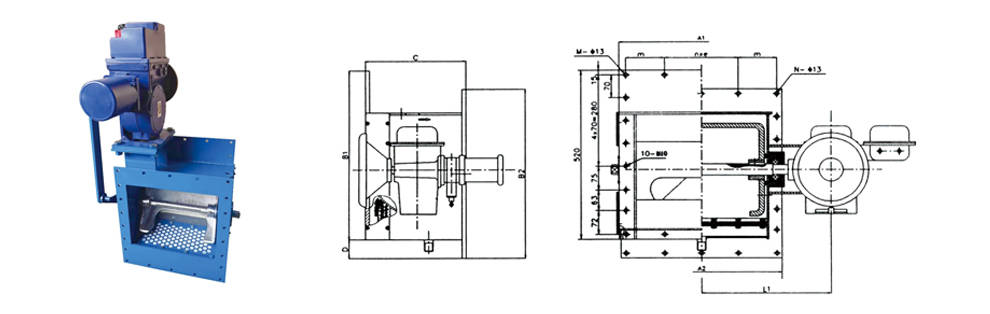

Parámetros de selección de estructuras
