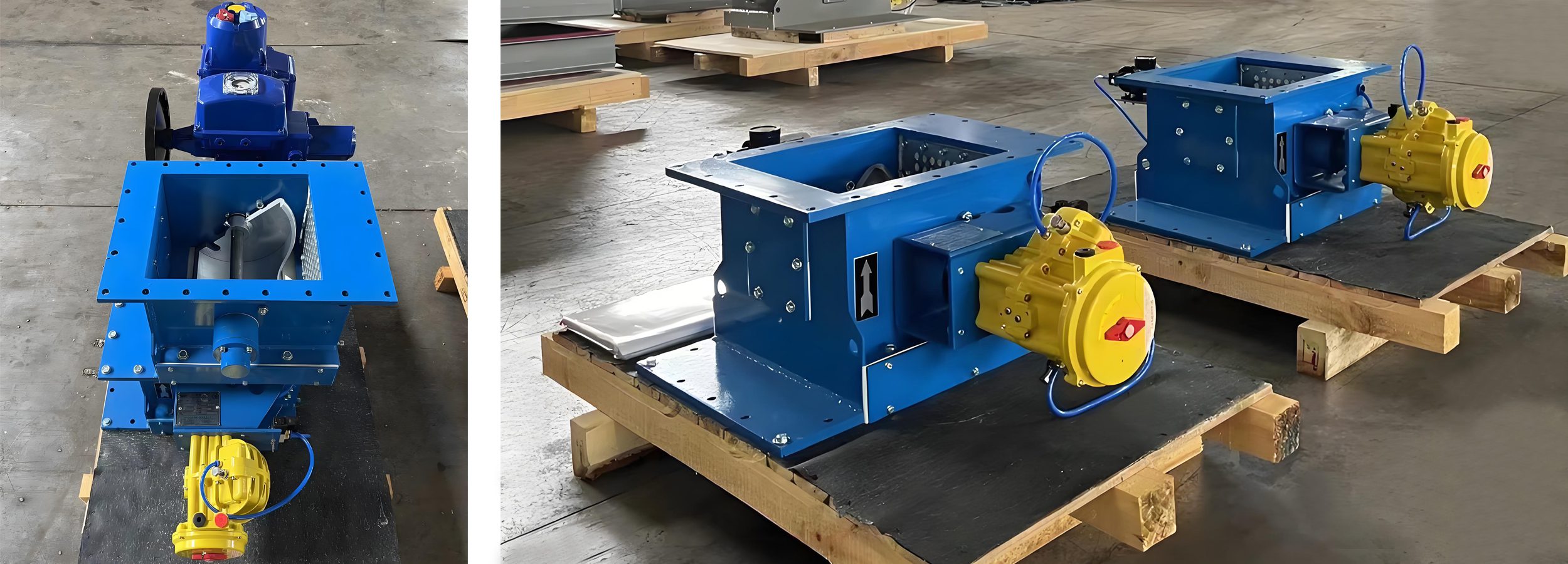

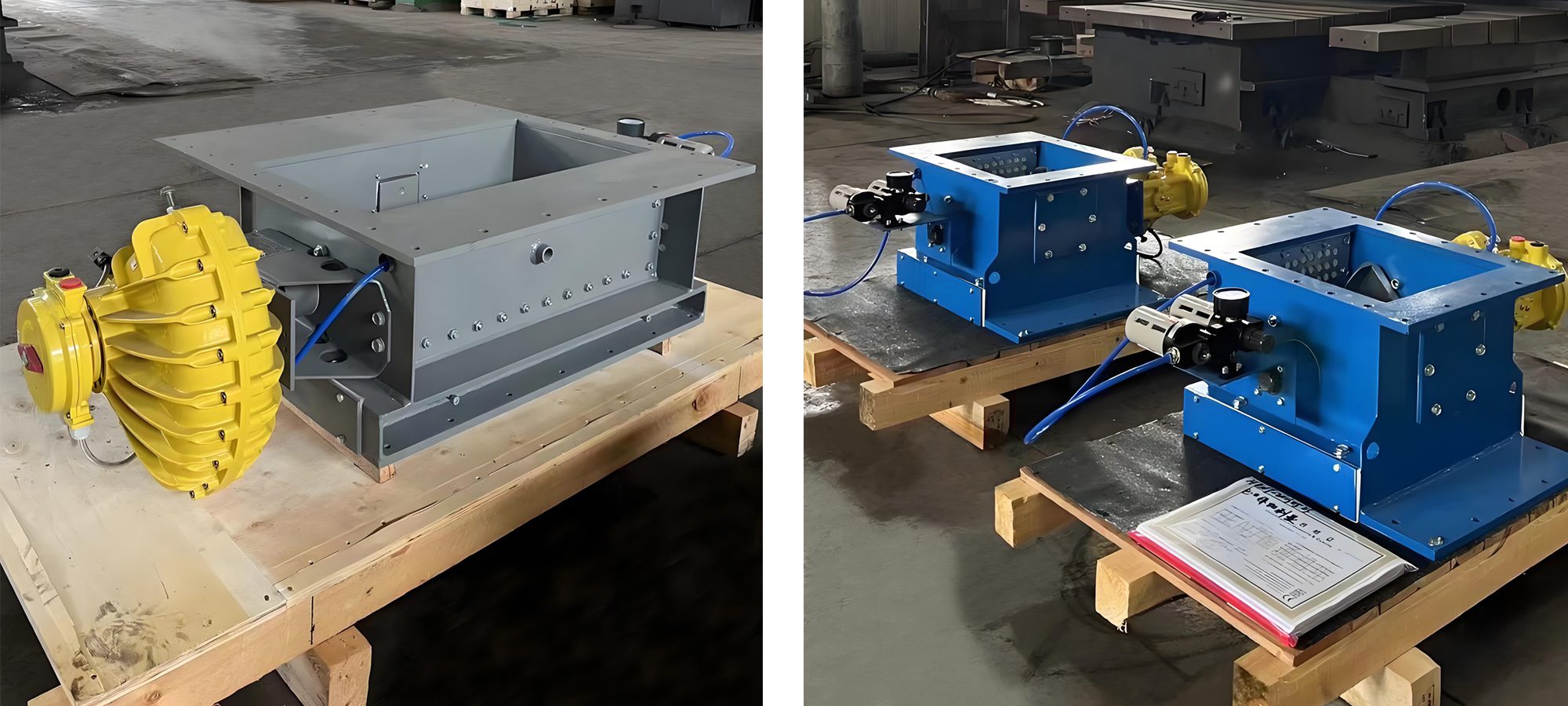

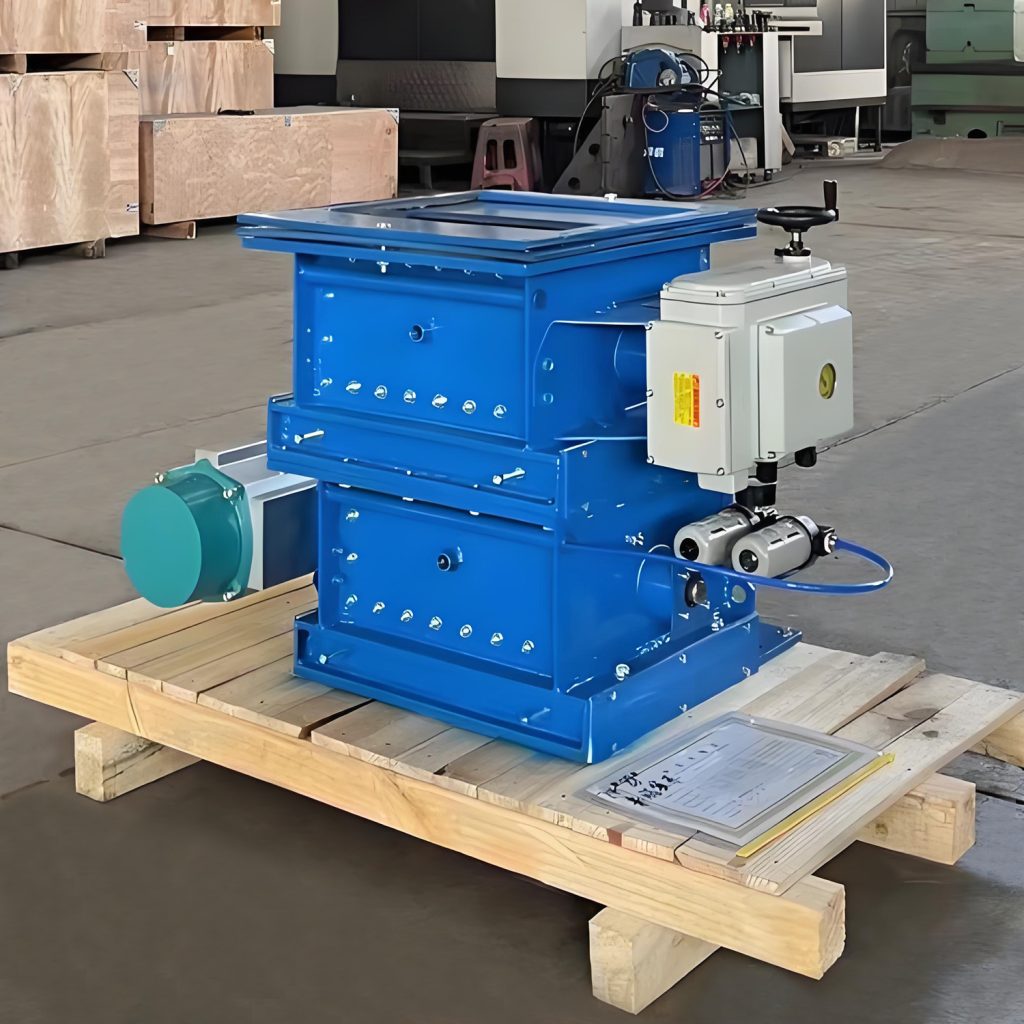

Compuerta neumática de regulación de caudal

Compuerta neumática de regulación de caudal desempeña principalmente un papel de conmutación y regulación del flujo en polvo y líquido sistemas de control de transportemateriales granulares y de partículas pequeñas.

Darko utiliza tecnología extranjera avanzada diseñada específicamente para la producción de descarga de silos de homogeneización de materias primas y silo de cemento equipamiento. El dispositivo de accionamiento de este producto adopta cilindros en forma de abanico (120-100) y posicionadores (6DR5020-0NG0O-OAAO) para realizar la función de regulación del caudal de la válvula. Es un dispositivo ideal para regular el tamaño del flujo. Ajusta automáticamente la apertura mediante la entrada de señales de control de 4~20mA para realizar la función de regulación.

Características de rendimiento

1. El diseño presenta una estructura razonable y compacta que garantiza una acción sensible sin atascos. Permite una instalación y un uso sencillos, a la vez que funciona con poco ruido y pequeñas vibraciones, lo que facilita el mantenimiento.

2. El dispositivo de accionamiento consta de un cilindro en forma de abanico y un posicionador, lo que permite una regulación eficaz del caudal.

3. El núcleo de la válvula está fabricado con material de alto rendimiento resistente al desgaste, con una superficie cromada dura que proporciona un acabado de gran calidad y una excelente resistencia al desgaste. Su abertura en forma de arco garantiza un flujo suave del material.

La junta del núcleo de la válvula utiliza fieltro de alta densidad y calidad que se ajusta firmemente a la superficie exterior del arco. Los usuarios pueden ajustar la estanqueidad entre el núcleo de la válvula y el fieltro para conseguir una condición sin fugas.

Principios de trabajo

La compuerta neumática de regulación de caudal puede realizar las funciones de apertura, cierre y regulación bajo la señal de 4-20 mA. Cuando el actuador eléctrico recibe una señal de control de 4 mA, posiciona la válvula en el estado completamente cerrado. Cuando recibe una señal de control de 20 mA, el actuador abre la válvula completamente. Bajo la influencia de la señal de control de 4-20 mA, el actuador mantiene la válvula en un estado de regulación, permitiendo ajustes en la apertura de la válvula basados en cualquier valor de señal dado. Este proceso permite la función de regulación de la válvula.

Parámetros de selección estructural

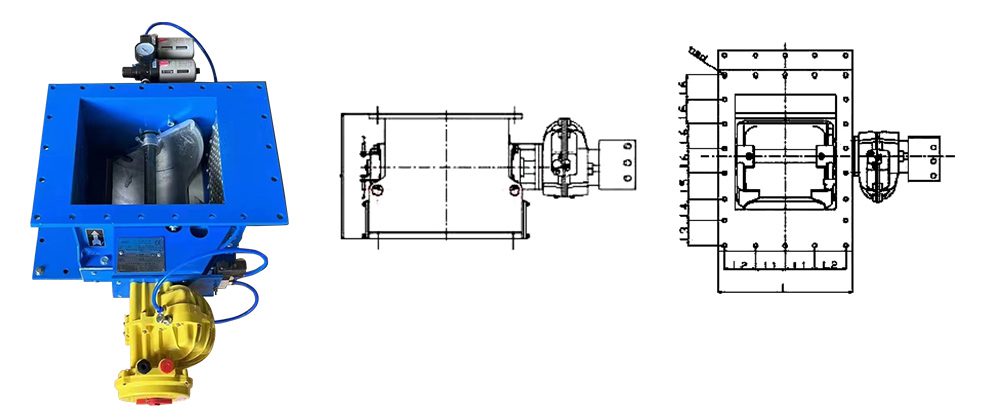

Dibujo
