Válvula de descarga Chian Star

La válvula de descarga de estrella de cadena también se conoce como dispositivo de descarga accionado por cadena. Completa el proceso de descarga mediante un impulsor giratorio dentro de la carcasa. El dispositivo cuenta con una entrada de alimentación superior y una salida de descarga inferior.

En condiciones normales, los materiales entran en el impulsor giratorio a través de la entrada de alimentación superior. Los compartimentos de tamaño uniforme del impulsor se llenan de materiales. A medida que el impulsor gira, los materiales se descargan a través de la salida inferior.

En una situación de presión negativa, los materiales se devuelven a la cámara superior. Esto dificulta la descarga a través de la salida del impulsor. Para solucionar este problema, se instala un tubo de compensación de presión en un lado de la carcasa. Este tubo equilibra la presión del aire en los compartimentos del impulsor con la de la cámara superior. Esto facilita la descarga del material y mejora la eficacia de la descarga.

Propiedades de la válvula de descarga de estrella de cadena

El dispositivo funciona de forma fiable y suave, con poco ruido, pocos fallos y una larga vida útil. Los componentes del engranaje están fabricados en fundición dúctil y acero para rodamientos, lo que garantiza un excelente rendimiento y una gran resistencia al desgaste.

Emplea un principio de rotación planetaria, con la entrada y la salida alineadas en el mismo eje, que presenta un acoplamiento directo con el motor.

El dispositivo de descarga tiene una gran capacidad de sobrecarga, un bajo par de inercia de impacto y es adecuado para arranques frecuentes y operaciones inversas.

Los cojinetes, la caja de engranajes y el cuerpo de la válvula están diseñados para estar alejados de las altas temperaturas y el polvo. Las tapas delantera y trasera proporcionan un buen rendimiento de sellado para evitar fugas de polvo, prolongando así la vida útil de las piezas móviles y el sistema de lubricación.

Especificaciones técnicas

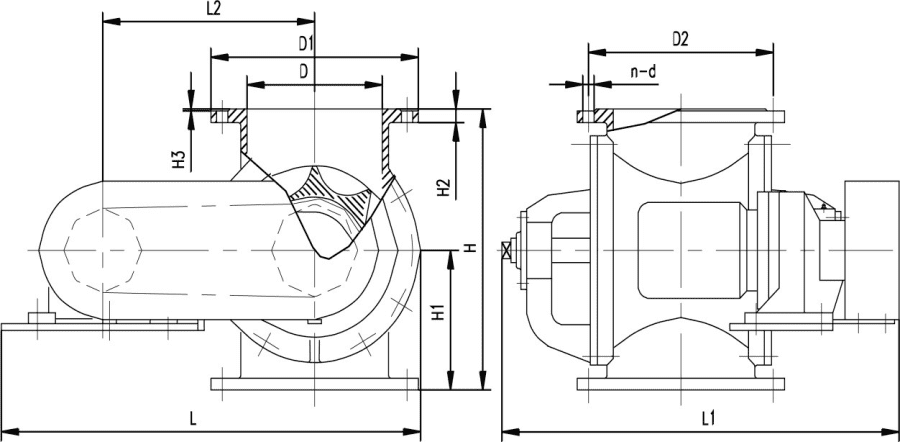

Dibujo y acotación

¿Cuáles son las diferencias entre la válvula de descarga Chain Star y dispositivo de descarga ordinario?

Condiciones de funcionamiento

El dispositivo de descarga de tipo cadena puede funcionar a temperaturas más elevadas o en otras condiciones duras, con menor influencia de las variaciones climáticas. En cambio, los dispositivos de descarga ordinarios están limitados por la temperatura y requieren materiales especiales para condiciones de funcionamiento duras.

Estructura compacta

El dispositivo de descarga de tipo cadena presenta un diseño compacto que transmite la misma potencia con un perfil más pequeño. Los dispositivos de descarga ordinarios no pueden igualar su eficiencia estructural ni su capacidad de potencia.

Eficacia

El dispositivo de descarga de tipo cadena no tiene pérdidas de velocidad por deslizamiento, lo que se traduce en una mayor eficacia de transmisión en comparación con los dispositivos de descarga ordinarios.

Relación de transmisión

El dispositivo de descarga de tipo cadena permite una mayor relación de transmisión, que los dispositivos de descarga ordinarios no pueden alcanzar.

Transmisión de potencia a baja velocidad

El dispositivo de descarga tipo cadena puede transmitir una potencia significativa a bajas velocidades, mientras que los dispositivos de descarga ordinarios son incapaces de transmitir potencia de forma eficaz a bajas velocidades.
