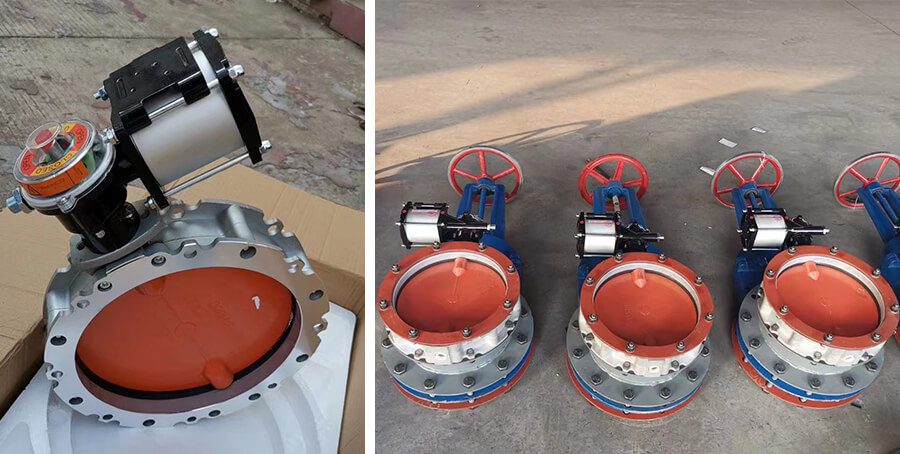

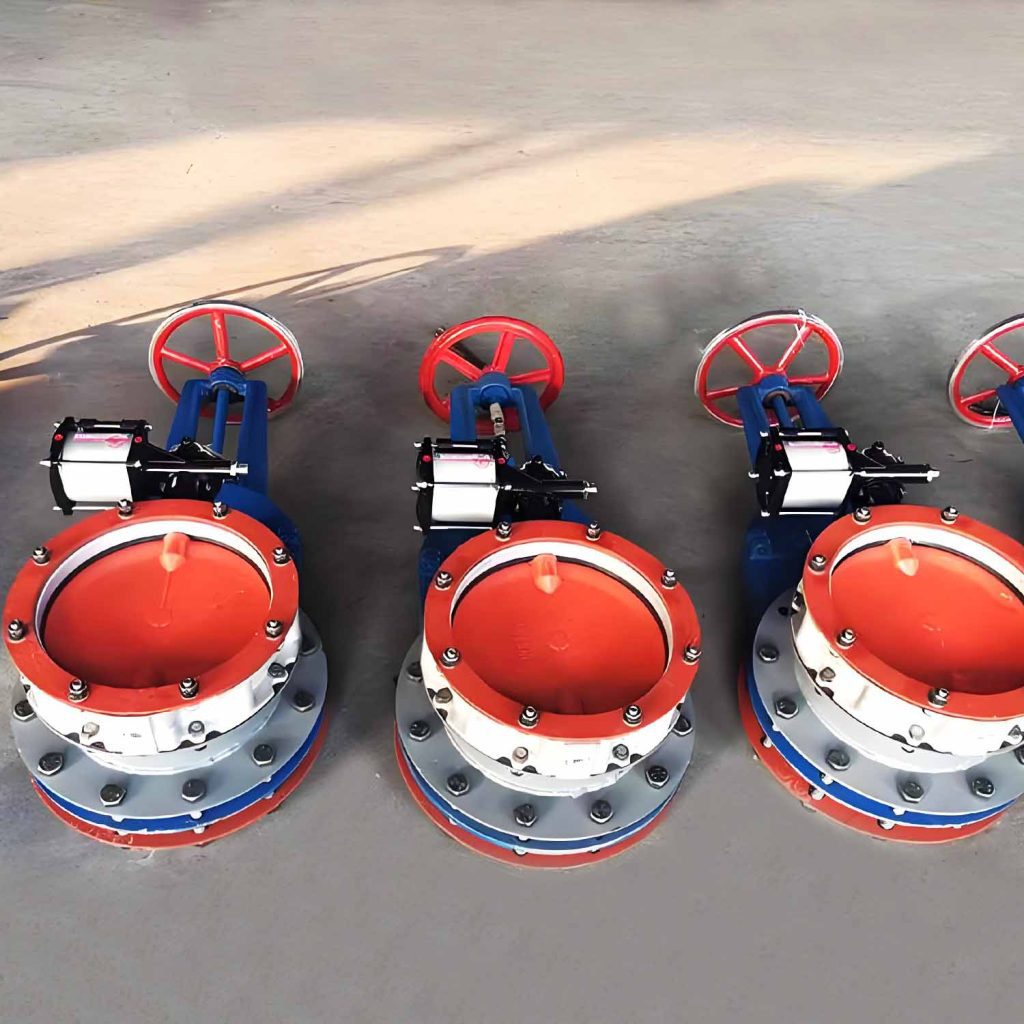

Válvula de mariposa neumática

Parámetros de especificación

Los principales parámetros de la válvula de mariposa neumática son los siguientes.

• Diámetro nominal: DN 40 a DN 1400 mm.
• Material del cuerpo de la válvulafundición gris, fundición dúctil, acero al carbono y acero inoxidable.
• Temperatura aplicable: de -20℃ a 100℃.
• Ángulo de rotación: 90° ± 3°.
• Método de control: enganche neumático, de tornillo sin fin, eléctrico y electrohidráulico.

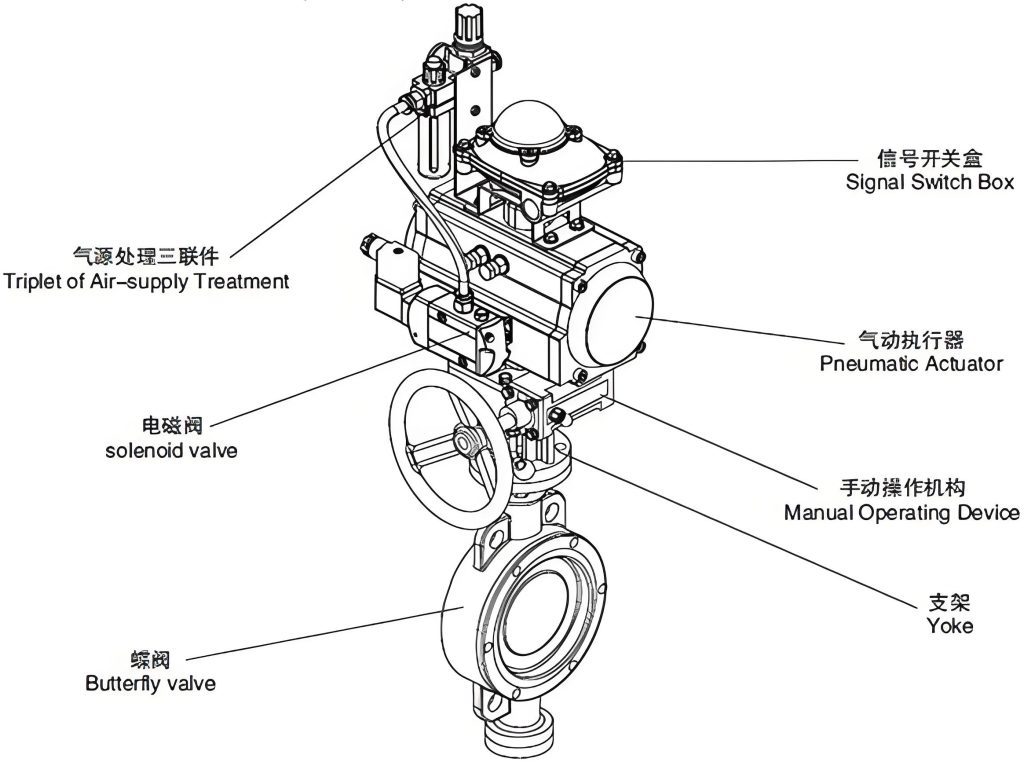

• Accesorios neumáticos: Incluyen electroválvulas, filtros de aire, posicionadores e interruptores de señal, que mejoran el rendimiento y la precisión del control .
• Objetivos funcionales: Se utiliza principalmente para el control de encendido/apagado, la regulación proporcional y el cierre de emergencia, por lo que es adecuado para diversas aplicaciones industriales.
• Medios aplicableslíquidos, gases y polvos.
• Material del disco: QT 450, WCB, 304 y 316 L.
• Presión nominal: 0,1 MPa a 2,5 MPa.

¿Cuáles son las ventajas de la válvula de mariposa neumática?

• Respuesta rápida

Utiliza un actuador neumático para controlar la apertura y el cierre de la válvula, lo que permite una respuesta rápida y posibilita cambios rápidos en el caudal de fluido.

• Ahorro de espacio

La válvula de mariposa neumática tiene un tamaño relativamente pequeño y una estructura compacta, lo que ahorra espacio de instalación y facilita su instalación y mantenimiento en espacios reducidos.

• Baja pérdida de presión

La estructura interna es simple, con trayectorias de flujo internas relativamente rectas, lo que se traduce en una menor resistencia al paso del fluido, reduciendo así la pérdida de presión en el sistema de tuberías.

• Gran resistencia a la corrosión

Drako suele fabricar el cuerpo y el asiento de la válvula con materiales resistentes a la corrosión. Estos materiales incluyen acero inoxidable, acero dúplex y bronce de aluminio. Proporcionan una alta resistencia a los medios corrosivos.

• Buena ajustabilidad

Permite ajustar la apertura de la válvula. Esto se hace regulando la presión del suministro de aire. Ofrece un amplio rango de ajuste y una gran precisión. Esta capacidad satisface diversos requisitos de control de caudal.
