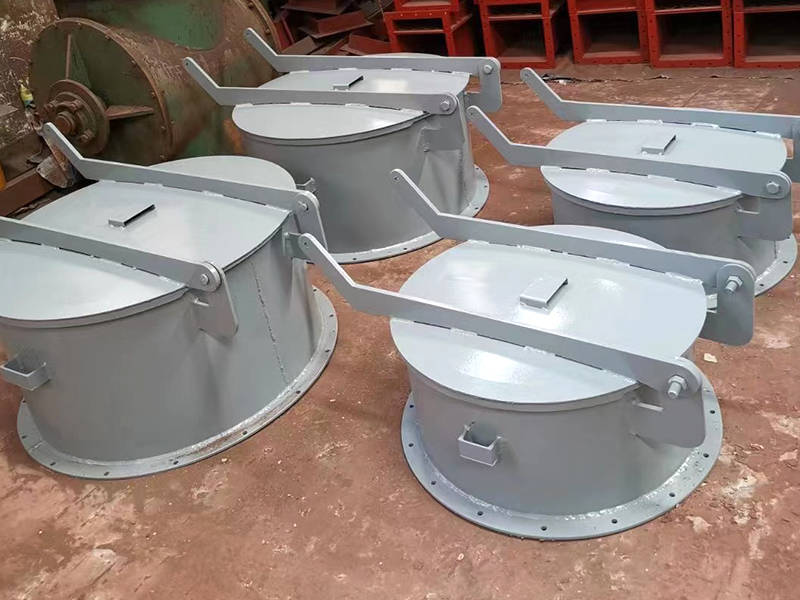

Válvula limitadora de presión

La válvula limitadora de presión es un importante dispositivo de seguridad utilizado principalmente para proteger las cenizas sistemas de silos de una presión positiva o negativa excesiva, garantizando el funcionamiento seguro de los silos. Esta válvula suele constar de componentes como un muelle de anillo de retención, una tapa de válvula y un asiento de válvula, y su diseño tiene como objetivo impedir que el silo experimente una presión excesiva, evitando así los riesgos de seguridad debidos a la alta presión. Las características de la válvula antideflagrante superior incluyen un funcionamiento fiable, un sellado hermético del muelle y una larga vida útil, lo que la convierte en un dispositivo de seguridad indispensable para los sistemas de silos de cenizas.

Darko puede suministrar válvulas de alivio de presión directa personalizadas para tapas de silos de cenizas. Los modelos y especificaciones de las válvulas de alivio de presión de vacío incluyen la válvula de alivio de presión 273, la válvula de alivio 308, la válvula de alivio de vacío de presión 408, la válvula de alivio de presión de vacío 508 y la válvula de alivio de vacío de presión 610. Los valores de vacío a presión para las distintas especificaciones pueden determinarse en función de las condiciones de funcionamiento del usuario.

Características principales

El diseño de la válvula de alivio de presión de vacío incluye componentes como el asiento de la válvula, el muelle del anillo de retención, el anillo de retención, la tapa de la válvula, el anillo de vacío, el diafragma y el pasador. Estas piezas trabajan conjuntamente para garantizar el funcionamiento seguro y estable del silo.

1. El dispositivo cuenta con un puerto de escape de gran diámetro (mm), con la tapa del puerto de escape de aleación de aluminio, que es ligero y sensible a los cambios de presión. El peso de la tapa de la válvula fija la presión de apertura, lo que garantiza una presión de apertura fiable y correcta incluso tras un funcionamiento prolongado.

2. Utiliza estructuras de aleación de aluminio y hierro fundido, lo que la hace resistente a la corrosión y el envejecimiento.

3. El diseño es sencillo, sin necesidad de mantenimiento durante el funcionamiento normal.

4. La válvula limitadora de vacío funciona de forma flexible y fiable.

Principio de funcionamiento

El principio de funcionamiento de la válvula limitadora de presión se basa en sus características estructurales. Cuando la presión en el interior del silo supera el valor establecido, el cuerpo de la válvula se abre automáticamente para liberar la presión. De este modo se evitan daños en el silo por una presión positiva excesiva. A la inversa, cuando se produce un vacío en el interior del silo (es decir, la presión interna es inferior a la presión atmosférica externa), el dispositivo también funciona permitiendo la entrada de aire externo. De este modo se evitan los daños provocados por una presión negativa excesiva. Este diseño garantiza que el silo funcione dentro de los rangos de presión normales, protegiendo tanto los equipos como los materiales.

Posición estática (sellado):

Cuando la presión en el interior del silo (o silo de cenizas) se mantiene dentro del valor de presión seleccionado de la válvula, la tapa de la válvula permanece en posición estática. La presión en el interior del silo genera una fuerza sobre la superficie superior del diafragma flexible. Esta fuerza hace que el diafragma entre firmemente en contacto con el asiento de la válvula, logrando un sellado.

Liberación de presión:

Cuando la presión dentro del silo aumenta hasta el valor de presión seleccionado, la presión interna supera el peso de la tapa de la válvula. Esto levanta la tapa del asiento de la válvula al tiempo que libera presión. La tapa de la válvula vuelve a su posición normal una vez que la presión interna desciende hasta el valor seleccionado.

Liberación al vacío:

Cuando la presión en el interior del silo es inferior a la atmosférica, se crea un vacío. Cuando alcanza el valor de vacío seleccionado, la presión atmosférica actúa sobre el diafragma. Esto eleva el anillo de vacío a una posición flotante, permitiendo la entrada de aire en el silo. El anillo de vacío vuelve a su posición normal contra el diafragma una vez que el vacío dentro del silo es inferior al valor seleccionado.
