Joint de dilatation

Joint de dilatation Points forts

Le joint de dilatation permet d'éviter les contraintes horizontales/verticales excessives dans les canalisations et d'empêcher les éclatements et les fuites provoqués par les vibrations lors de l'écoulement des fluides. Le cœur du joint de dilatation est le soufflet métallique. DarkoLes soufflets métalliques d'A.S.B. utilisent des procédés de conception et de fabrication modernes et avancés, et tous les soufflets présentent les avantages suivants :

• Haute élasticité
• Courte durée
• Grande capacité de compensation
• Durabilité et excellente résistance chimique

Domaines d'application courants

Les joints de dilatation métalliques sont largement utilisés dans divers systèmes de canalisation, notamment dans les secteurs du pétrole, de la chimie, de l'énergie, de l'acier et de la construction.

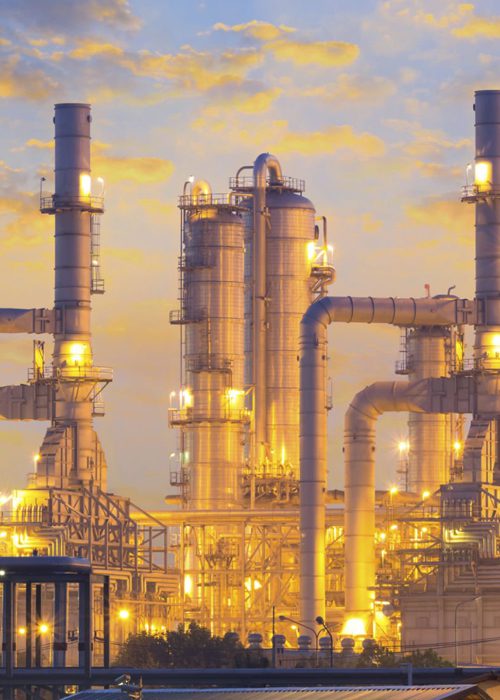

Dans les industries pétrolières et chimiques, les joints de dilatation métalliques sont plus courants. Ils sont nécessaires pour les fluides à haute température et à haute pression.

Dans l'industrie de l'énergie, les joints de dilatation métalliques sont utilisés aux interfaces des systèmes de canalisations. Ils garantissent la sécurité des raccordements des canalisations.

Les joints de dilatation métalliques sont un dispositif très important dans les systèmes de canalisations. Ils peuvent assurer un fonctionnement stable du système de canalisation et prolonger la durée de vie de la canalisation.

Principaux types

1.Joint de dilatation axial simple

Ce type comprend un tuyau ondulé et deux courtes pièces de raccordement qui le relient. Il absorbe principalement les déplacements axiaux mais ne peut pas équilibrer la poussée de pression du tuyau ondulé.

2.Joint de dilatation à charnière unique

Ce type comprend un tuyau ondulé, des sections courtes aux deux extrémités et des composants tels qu'une plaque d'appui, une plaque d'articulation et un arbre à broches qui s'y raccordent. Il absorbe principalement les déplacements angulaires dans un seul plan et équilibre la poussée de pression du tuyau ondulé.

3.Anneau d'équilibre simple Articulation

Ce type est constitué d'un seul tuyau ondulé. Les sections courtes se trouvent aux deux extrémités. Il comprend également des composants tels qu'un arbre à broches, une plaque d'articulation, un anneau universel et une plaque d'appui qui lui sont reliés. Il absorbe principalement les déplacements angulaires dans n'importe quel plan. En outre, il peut résister à la poussée de pression du tuyau ondulé.

4. double joint universel

Ce type de tuyau se compose d'un tuyau de raccordement intermédiaire qui relie deux tuyaux ondulés. Les sections extérieures courtes se connectent aux tuyaux ondulés. Il comprend également des composants structurels connexes. Il est principalement utilisé pour absorber les déplacements axiaux et latéraux combinés. En outre, il ne peut pas équilibrer la poussée de pression des tuyaux ondulés.

5. double articulation de la barre de traction

Ce type de tuyau se compose d'un tuyau de raccordement intermédiaire qui relie deux tuyaux ondulés. Les sections extérieures courtes se raccordent aux tuyaux ondulés. Il comprend également des tirants, des plaques d'extrémité, des joints sphériques et des joints coniques, ainsi que des composants structurels connexes. Il absorbe principalement les déplacements axiaux et latéraux dans n'importe quel plan. En outre, il peut équilibrer la poussée de pression des tuyaux ondulés.

6. soufflet à double charnière

Ce type se compose d'un tuyau de raccordement intermédiaire qui relie deux tuyaux ondulés et dont les courtes sections extérieures se raccordent aux tuyaux ondulés. Il comprend également des axes, des plaques d'articulation, des plaques d'appui et des composants structurels connexes. Il absorbe principalement les déplacements latéraux à l'intérieur d'un seul plan. En outre, il peut résister à la poussée de pression des tuyaux ondulés.

7.Soufflet de charnière universelle double

Ce type se compose d'un tuyau de raccordement intermédiaire qui relie deux tuyaux ondulés. Les sections extérieures courtes sont reliées aux tuyaux ondulés. Il comprend également des axes transversaux, des plaques d'articulation, des plaques d'appui et des composants structurels connexes. Il s'agit d'un joint de dilatation à charnière composite. Ce joint fonctionne de la même manière qu'un joint de dilatation à charnière unique, mais il peut absorber des angles plans plus importants.

8.Bend Soufflet à pression équilibrée pour tuyau

Ce type se compose d'un tuyau ondulé ou d'un tuyau de raccordement intermédiaire qui relie deux tuyaux ondulés principaux et un tuyau ondulé d'équilibre. Il comprend également des sections extérieures courtes reliées aux tuyaux ondulés. Il comporte également des coudes ou des tés, des capuchons d'extrémité, des tirants, des plaques d'extrémité, des joints sphériques et des joints coniques, ainsi que des composants structurels connexes. Il est utilisé pour absorber tout déplacement axial et latéral combiné. En outre, il peut équilibrer la poussée de pression des tuyaux ondulés.

9.Straight Pipe Pressure Balanced Soufflet

Ce type se compose de deux tuyaux ondulés situés aux deux extrémités. Un tuyau ondulé d'équilibre se trouve au milieu. Il comprend également des tirants ou des tuyaux à languettes, des plaques d'extrémité et des composants structurels connexes. Il absorbe principalement les déplacements axiaux. En outre, il peut équilibrer la poussée de pression des tuyaux ondulés.

10.Soufflet axial simple à pression externe

Ce type d'installation se compose d'un tuyau ondulé qui résiste à la pression extérieure. Les sections courtes s'y raccordent. Il comprend également un tuyau extérieur et des anneaux d'extrémité, ainsi que des composants structurels connexes. Il absorbe principalement les déplacements axiaux. En outre, il ne peut pas supporter la poussée de pression du tuyau ondulé.
