Registo de persiana retangular

O registo de persiana retangular é constituído por várias lâminas instaladas paralelamente numa conduta. Pode controlar o fluxo de ar e de gases tanto em condições secas como húmidas e pode também proporcionar isolamento. Na indústria cimenteira, é normalmente utilizado à entrada e à saída de equipamentos como pré-aquecedores de ar e colectores de pó.

Especificações do produto

• Dimensões: 200×200 mm a 3000×3000 mm

• Pressão nominal: 0,1 MPa

• Temperatura de funcionamento: ≤ 300°C

• Taxa de fuga: Tipo padrão ≤ 3%; Tipo de baixa fuga ≤ 1%

• Meios de comunicação aplicáveis: Ar, gases de combustão, gases com poeiras, gases combustíveis, etc.

• Fonte de alimentação: 380 VAC/3-fase/50 Hz; 220 VAC/fase única/50 Hz

• Binário de saída: 100 a 12000 Nm

• Velocidade de saída: 7,5 a 30 segundos por 90 graus

• Gama de cursos: 90° ± 10°

• Nível de proteção: IP67 (GB4028-84)

• Classificação à prova de explosão: Exd IIB T4 (GB3836.1-84, GB3836.2-84)

• Temperatura ambiente: -30 a +70°C

O que é que o amortecedor de lamelas da Dako tem de único no fabrico?

Baixa resistência ao fluxo

As lâminas do registo de persiana retangular têm um design multi-lâminas. Têm também uma configuração multi-eixo. Esta conceção permite uma distribuição homogénea do fluxo de ar. Como resultado, reduz a resistência ao caudal.

Binário de funcionamento reduzido

Equipado com componentes de acionamento avançados, o amortecedor de persianas rectangulares requer um binário mínimo para funcionar, tornando-o fácil de utilizar.

Funcionamento flexível e fiável

Graças a processos de fabrico precisos, o amortecedor de persianas rectangulares funciona de forma flexível e fiável.

Bom desempenho de vedação

A utilização de materiais de vedação de alta qualidade garante um excelente desempenho de vedação na comporta de persiana retangular.

Aplicações alargadas

Setor industrial

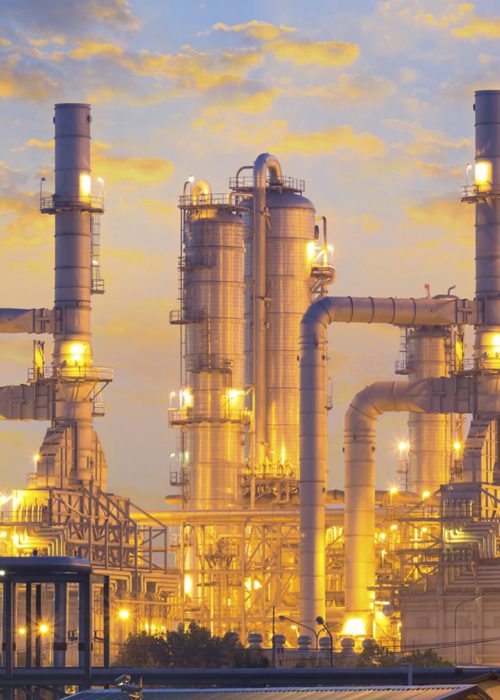

Os registos de persianas rectangulares podem ser utilizados nas indústrias metalúrgica, química e de energia para entradas de ventiladores e condutas de ventilação, permitindo a regulação do caudal nas condutas.

Setor civil

Em aplicações residenciais, os registos de persianas rectangulares podem ser utilizados em sistemas de ar condicionado e sistemas de ar fresco para controlar o fluxo de ar, aumentando o conforto do sistema e a eficiência energética.

Casos

1. Numa fábrica metalúrgica, utilizamos válvulas de borboleta rectangulares nas entradas dos ventiladores. As válvulas controlam eficazmente o volume de ar de admissão. Além disso, melhoram a eficiência do ventilador e a poupança de energia.

2) Numa fábrica de produtos químicos, os twe utilizam válvulas rectangulares nas condutas de ventilação para regular eficazmente o fluxo de ar, aumentando a eficiência e o conforto do sistema de ventilação.

3. num centro comercial, estes registos são utilizados em sistemas de ar condicionado. Controlam eficazmente a saída de ar e melhoram o conforto e a eficiência energética do sistema AVAC.
